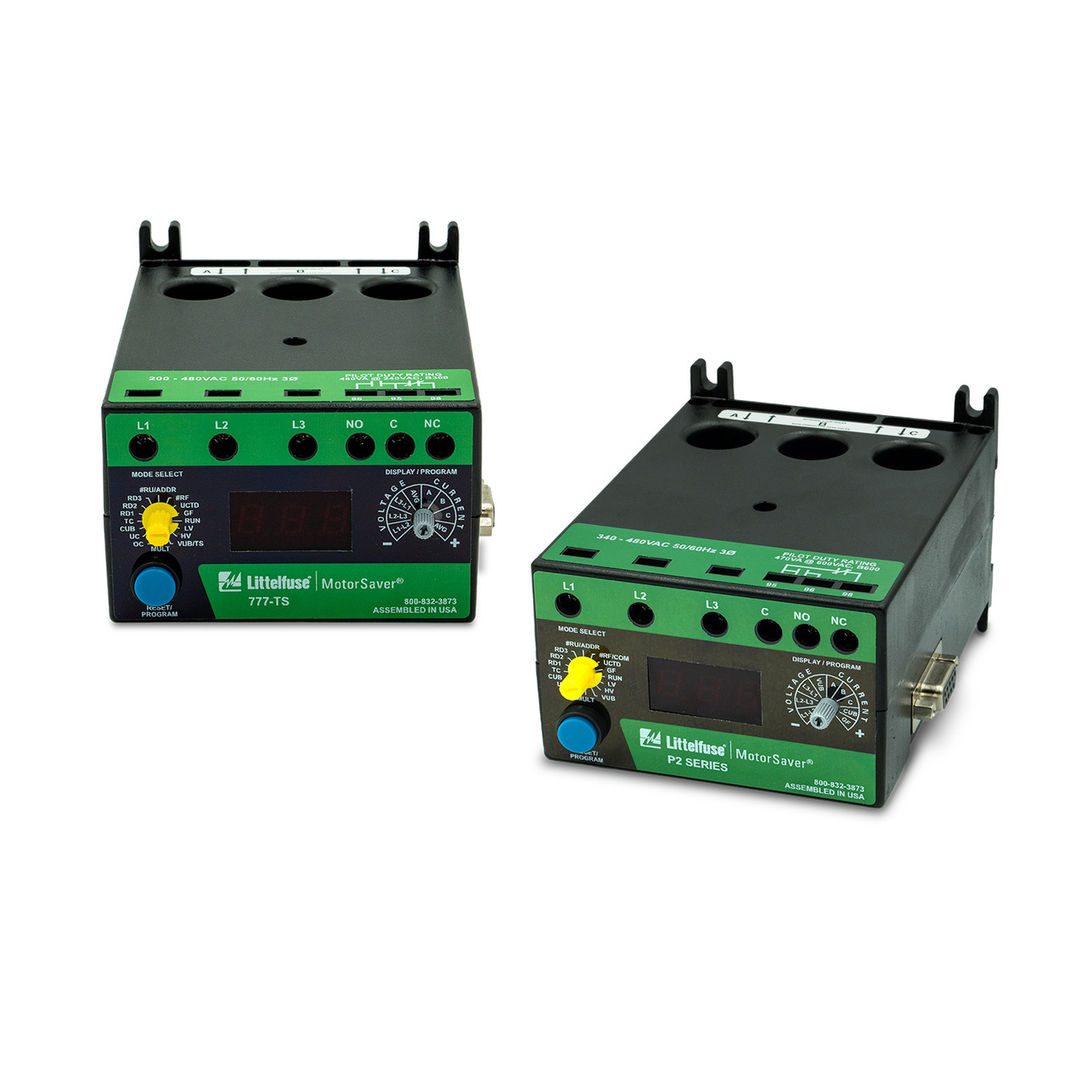

Serie 777
monitor trifásico de corriente y tensión para motores y bombas
El relé 777 es un dispositivo electrónico totalmente programable diseñado para proteger motores eléctricos trifásicos con corrientes nominales de 2 a 800 amperes (se requieren transformadores de corriente externos para corrientes superiores a 90 amperes). Se utiliza en aplicaciones con voltajes de línea de 200 a 480 VCA, pero existen modelos especializados para otros rangos de voltaje y aplicaciones únicas.
La serie 777 se utiliza en una amplia variedad de aplicaciones: ideal para sistemas de bandas transportadoras, equipos HVAC, sierras y amoladoras, motores de ventilación y casi cualquier aplicación de bombeo.
La elección de accesorios para el relé de la serie 777 de Littelfuse depende de las necesidades específicas de su aplicación.
Inicio / Fabricantes / Littelfuse / Relés /
Serie 777
Características de entrada: Tensión de línea: 200-480 VCA
Frecuencia: 50/60 Hz
Rango de corriente nominal del motor: 2-800 A (se requieren TC externos para corrientes superiores a 90 A)
Clase de disparo por sobrecorriente TC (unidades Serie 777 Plus) 02-60, J02-J60, L00-L60 o Desactivado
Clase de disparo por sobrecorriente TC (unidades Serie 77C, 777 no Plus) 5, 10, 15, 20, 30 (el prefijo J habilita la función de protección contra atascos)
Características de salida
Capacidad nominal del contacto de salida (SPDT - Forma C):
Capacidad Experimental 480 VA a 240 V CA, B300
Propósito general 10 A a 240 V CA
Capacidad Experimental para modelos HVR 470 VA a 600 V CA, B600
Características generales
Rango de temperatura ambiente:
Funcionamiento: -20 °C a 70 °C (-4 °F a 158 °F)
Almacenamiento: -40 °C a 80 °C (-40 °F a 176 °F)
Precisión:
Tensión ± 1%
Corriente ± 3% (<100 amperios directo)
Corriente de tierra de falla ± 15%
Temporización (unidades Serie 777 Plus) ± 0.5 segundos
Temporización (unidades Serie 77C, 777 no Plus) 5% + 1 segundo
Repetibilidad:
Tensión ± 0.5% de la tensión nominal
Corriente ± 1% (<100 amperios directo)
Máxima potencia de entrada: 10 W
Grado de contaminación: 3
Clase de protección: IP20
Humedad relativa: 10–95%, sin condensación según IEC 68-2-3
Par de apriete del terminal: 7 libras-pulgada
Normas aprobadas:
Descarga electrostática (ESD): IEC 61000-4-2, Nivel 3, contacto de 6 kV, aire de 8 kV
Inmunidad a radiofrecuencia (RFI), conducida: IEC 61000-4-6, Nivel 3, 10 V/m
Inmunidad a radiofrecuencia (RFI), radiada: IEC 61000-4-3, Nivel 3, 10 V/m
Ráfaga transitoria rápida: IEC 61000-4-4, Nivel 3, 3.5 kV de potencia de entrada
Nivel de Cortocircuito: 100 kA
Sobretensión: IEC 61000-4-5, Nivel 3, 2 kV línea a línea; Nivel 4, 4 kV línea a tierra
Cumplimiento con ANSI/IEEE C62.41 sobretensión y onda en anillo a un nivel de 6 kV línea a línea
Prueba de alto potencial: Cumple con UL508 (2 x tensión nominal + 1000 V durante 1 minuto)
Vibración: IEC 68-2-6, 10–55 Hz, 1 mm pico a pico, 2 horas, 3 ejes
Choque Eléctrico: IEC 68-2-27, 30 g, 3 ejes, 11 ms de duración, pulso semi-sinusoidal
Tamaño máximo del conductor (con aislamiento) a través de 777/77C: 0.65 pulgadas
Dimensiones Altura: 77.47 mm (3.05”) Ancho: 97.79 mm (3.85”) Profundidad: 128.27 mm (5.05”)
Peso: 1,56 libras (24,96 oz, 707,6 g)
Método de montaje: Montaje en superficie (4 tornillos #8) o montaje en riel DIN
