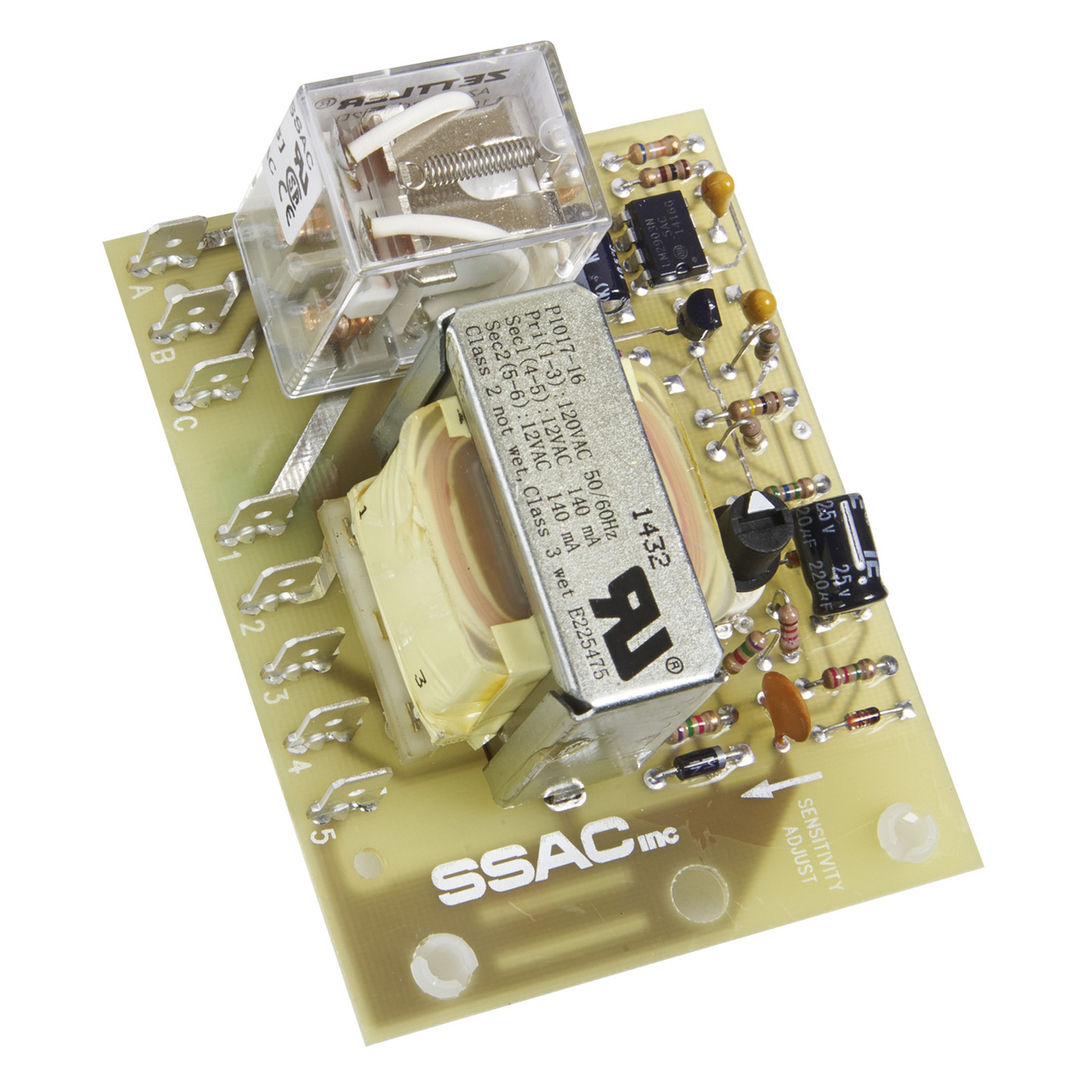

Serie LLC1
Controles de nivel de líquido de placa abierta
La serie LLC1 es un control de nivel de líquido conductivo de una sola sonda diseñado para equipos OEM y electrodomésticos comerciales. Esta unidad se puede pedir con operación de llenado fijo o drenaje fijo. Un retardo de tiempo (1-60 segundos) evita el ciclo rápido del relé de salida. En las unidades ajustables, el ajuste de sensibilidad permite una detección precisa del nivel mientras ignora los agentes espumantes y los desechos flotantes. Se proporciona voltaje de CA aislado en la sonda para prevenir la electrólisis. Una corriente de fuga de menos de 1 mA determina la presencia o ausencia de líquido entre la sonda y el común. La placa de circuito impreso de la serie LLC1 está recubierta de conformidad para resistir la humedad y la corrosión.
Operación Drenaje (Modo Bomba Abajo): Cuando el nivel de líquido sube y toca la sonda, comienza un retardo de tiempo fijo. Este retardo de tiempo evita el ciclo rápido del relé de salida y su carga. Al final del retardo de tiempo, el relé de salida se energiza y permanece energizado hasta que el nivel de líquido cae por debajo de la sonda. El relé de salida luego se desenergiza y permanece desenergizado hasta que el líquido vuelve a tocar la sonda.
Operación Llenado (Modo Bomba Arriba): Cuando el nivel de líquido cae por debajo de la sonda, comienza un retardo de tiempo fijo. Este retardo de tiempo evita el ciclo rápido del relé de salida y su carga. Al final del retardo de tiempo, el relé de salida se energiza y permanece energizado hasta que el nivel de líquido sube y toca la sonda. El relé de salida luego se desenergiza y permanece desenergizado hasta que el nivel de líquido vuelve a caer por debajo de la sonda.
Inicio / Fabricantes / Littelfuse / Relés /
Serie LLC1
Control:
Tipo de Control Sensor de resistencia ON/OFF (nivel único) con retardo de tiempo incorporado para prevenir ciclos rápidos
Voltaje AC de Detección Bajo entre sonda principal y sonda común. Aislado de entrada y salida.
Resistencia de Detección: Fija o ajustable a 250KΩ
Tolerancia de Resistencia de Detección: Ajustable rango garantizado. Fija de fábrica ±10%
Rango de Retardo de Tiempo Fijo 1-60s en incrementos de 1s
Voltaje de Entrada 24, 120 o 230VAC
Tolerancia:
24VAC -15% - 20%
120 & 230VAC -20% - 10%
Frecuencia de Línea AC 50/60 Hz
Salida:
Tipo Relé electromecánico
Forma Contactos no aislados SPST y aislados SPDT
Clasificación 10A resistivo a 120/240VAC y 28VDC; 1/3 hp a 120/240VAC
Vida Útil Mecánica - 1 x 10^7 ; Eléctrica - 1 x 10^5
Protección Sobrecarga IEEE C62.41-1991Nivel A
Voltaje de Aislamiento ≥ 1500V RMS entre entrada, salida y sonda
Montaje Mecánico Montaje en superficie al común de la sonda con dos tornillos #6 (M3.5 x 0.6) o espaciadores de nylon de 0.50 pulg. (12.7 mm) con tres tornillos #6 (M3.5 x 0.6) (usar Terminal 5 para el común de la sonda)
Terminación: Terminales macho de conexión rápida de 0.25 pulg. (6.35 mm)
Dimensiones (Placa Abierta) Alto 88.9 mm (3.5”); Ancho 69.9 mm (2.75”); Profundidad 50.8 mm (2.0”)
Temperatura Ambiente de operación/almacenamiento -20° a 55°C/-40° a 80°C
Recubrimiento La placa de circuito impreso está recubierta de conformidad para resistir la humedad y la corrosión Peso ≅ 8.7 oz (247 g)}
